Réalisation d'un fourreau

Ayant acquis ce qui ressemble à un glaive de sapeur modèle 1831 sans fourreau, il fallait bien lui confectionner un petit nid douillet.
Fort des conseils de Crevette ( encore ???), et des conseils glanés sur le net, je me suis mis au travail.
Attention, ce fourreau n'est pas historique. Normalement, le glaive modèle 1831 a un fourreau en cuir. Moi, j'en propose un en bois, qui sera ultérieurement doublé de cuir.

Matériel :
2 chutes de lambris suffisamment longues
crayon de bois
ciseaux à bois bien affutés
colle à bois
presse
perceuse-ponceuse

Recette :
Marquer au crayon de bois le contour de la lame sur chaque chute.

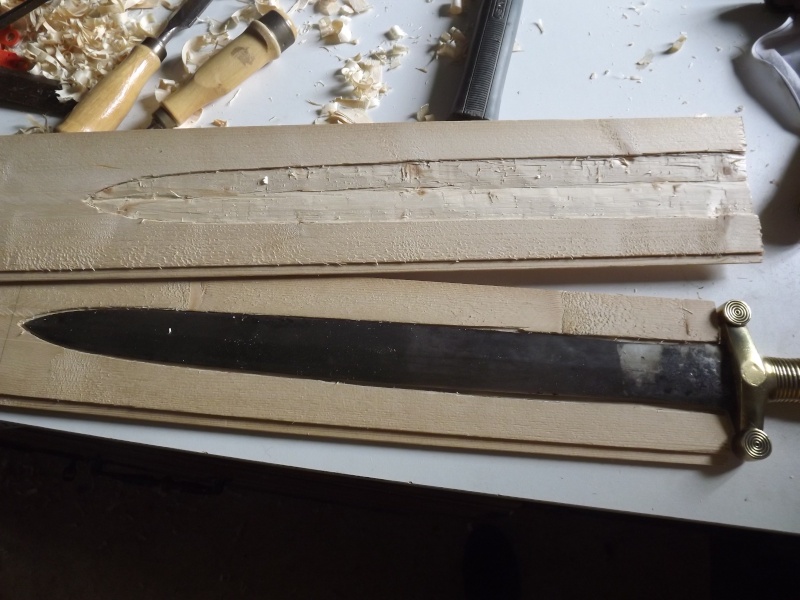

Évider à l'aide des ciseaux à bois l’intérieur du marquage, sur une profondeur d' 1/2 épaisseur de lame. Dans notre cas, la lame est plus épaisse au milieu et à la garde, donc il a fallu creuser plus profond à ces endroits.


Découper en laissant environ 5 mm autour de la zone qui recevra la lame.


Encoller les bordures, joindre face contre face, mettre sous presse.
24 heures après, sortir de la presse, et poncer les bords pour les arrondir un peu.
Et voilà le travail :



Un fourreau sur mesure qui retient sa lame :


Il ne reste plus qu'à poser le cuir par dessus. Mais je ferai la suite plus tard......quand j'aurai du cuir, par exemple.

Cordialement.
C.
PS : si le post n'est pas au bon endroit, n'hésitez pas à le bouger.

Bonjour,
très bien!
C'est creusé avec quoi? Ciseau à bois?

A noter qu'on trouve des copies de fourreaux de briquets plus anciens à lame courbe, mais pour le 1831 il n'y en a pas encore.
C'est dommage car moyennant quelques menus travaux ils sont très bien faits et pas chers.
Ca ne vaut presque plus le coup d'en fabriquer soi-même.
Cordialement,
CG

Oui, c'est creusé au ciseau à bois.
C'est l'avantage du lambris : c'est facile à travailler.
Pour la suite, je vais me trouver confronté au problème du laiton que je ne sais pas travailler...
Donc, je ne sais pas comment je vais le finir...
Mais déjà, il faudra un passage à l'usine de cuir pour aller chercher quelques chutes... Chaque chose en son temps. et pour l'instant :
Bonne soirée.
C.

Il faudra choisir du cuir très fin (basane) et faire comme une chaussette à enfiler serré sur le bois, quitte à en graisser légèrement l'intérieur.

Le laiton se repousse assez facilement sur une forme en bois dur.
Pour la bouterolle il faut faire deux demi-coquilles et les braser à l'argent (bijoutier par exemple).

J'ai un copain qui en réalise parfois, on ne voit pas la différence avec de vraies pièces.

OK.
Merci des conseils.
Braser à l'argent.. ..faudra que je trouve quelqu'un pour me faire ça.
Merci Crevette.
Cordialement.
C.

Très beau boulot. Félicitations.

Cela n'a-t-il pas été trop difficile de creuser la forme intérieure des deux faces ?
Visiblement tu as travaillé aux ciseaus plats. N'aurait-il pas mieux valu utiliser des gouges au tranchant arrondi ?

Tapirm72

ouops Désolé du retard, je suis passé à côté de ta question.
Pour creuser, ce n'est pas difficile : c'est du pin, et c'est facile à travailler. D'après un menuisier, j'aurai dû utiliser une défonceuse, mais je ne sais pas ce que c'est...héhéhé
Oui, j'ai travaillé au ciseau plat. Ne connaissant pas les gouges au tranchant arrondi, je ne saurai dire si c'est plus facile ou pas....désolé...
Il faudra que j'essaie, et je rendrai compte de mes observations : les fourreaux manquent terriblement dans la compagnie, et je dois en faire plusieurs, avec différentes formes de lame, donc je pourrai perfectionner la technique.
Je pense que je vais aussi essayer d'utiliser d'autres matériau que le bois. On verra si ça tient.

C.

Pour une telle arme XIX°, le mieux est de le faire directement en cuir épais cousu.
La lame est large et courte, c'est d'autant plus facile à faire.

Les fourreaux d'époque moyen-âge et peut-être avant sont généralement en bois et basane, ensuite aux XVI°/XVII° on en vient au cuir épais seul, puis avec les épées fines du XVIII° on revient parfois au cuir renforcé de bois, pour finir aux XIX°/XX° au cuir seul.

Une défonceuse est un outil électrique certainement bien pratique pour un menuisier actuel, mais qui n'a rien à faire dans la confection d'un objet ancien

Et à tout hasard, ça ne ferait pas l'affaire ça : http://www.delcampe.fr/page/item/id,181146127,var,glaive-foureau,language,F.html

Oh que si !!!
C'est le prix qui m'arrète...
dommage.

Je ne trouve pas ça excessif...

Non, ce n'est pas excessif. C'est surement le prix, même... C'est mon compte en banque qui fait la tronche ces derniers temps. En gros, c'est pas le moment, quoi...

Et ouai, les temps sont durs...

Bon, ben voilà. Après quelques déboires, je reprends le sujet pour l'achever. Ainsi donc, voici comment j'ai fait pour recouvrir mes fourreaux de cuir.
Alors, on commence par prendre la mesure de la pièce qu'il faut, et on la découpe correctement, un peu plus grande et large que prévu pour pouvoir réajuster et faire les coutures correctement.



Ensuite, viens la couture, sur le revers, bien évidemment.



Ensuite, l'opération de retournement du cuir sur le fourreau. Pour des raison inhérentes à l'opération, je demanderai aux âmes sensibles de s'abstenir, même si la photo fut prise au cours d'une trêve entre les belligérents.



Et pour finir (roulement de tambour) ta-daaaaaaaaaaaaaaaam



En attendant d'avoir du laiton pour fignoler les finitions, je vous salue.
Cordialement.
Castelmore.

C'est pas mal du tout ça !

Très beau boulot !
Félicitations.

Comme tu dis, il ne reste plus que, . . . !

C'est super bien parti en tous les cas.

Tapirm72.

Merci messieurs.
Pour la suite...c'est à suivre....
quand j'aurai trouvé des feuilles de laiton et pris le temps de commencer à apprendre à les travailler...
Je mettrai des photos quand ce sera fait.
Cordialement
C.

Pour la mise en forme du laiton, la proposition de Crevette est judicieuse, mais j'ai déjà "moulé" des pièces en laiton en le repoussant sur un coussin de feutre de +/- 1 cm à 1,5 cm d'épaisseur.
Selon l'épaisseur de la feuille de laiton tu peux soit le repousser à la main en utilisant des outils en acier, soigneusement émoussés, ou même des emboutissoirs en bois très dur (p.ex Chêne ou Hêtre) que tu auras au préalable mis en forme.

Tapirm72.

Théoriquement, c'est intéressant.
Pratiquement, c'est....plus compliqué, dirai-je.
J'y ai pensé toute la nuit. J'ai trouvé une solution " intermédiaire " que je dois pouvoir réalisé avec mes 10 pouces de mes mains gauches lol
En préformant un peu la feuille de laiton ( pas trop épaisse) et en la déroulant sur le fourreau.
On verra. Pour l'instant, je pense à autre chose, et je me blase en cherchant le laiton. J'aimerais pouvoir le trouver près de chez moi, histoire de pouvoir tater l'épaisseur, et juger sur pièce.
En tout cas, merci de votre soutien.
C.

Bonjour castelmore.
Je suis également en pleine interrogations pour la réalisation de chape et bouterole en laiton pour le fourreau d une l ame a l orientale donc avec une forte coubure.
Un membre du foruml (merci à lui) m'a donné un lien vers un post tres didactique sur le site cavalier xooit.

Pour une chape droite : J ai pris une tole de laiton de 8/10 ème achetée chez weber métaux à ivry sur seine. On en trouve chez bauboux aussi qui est présent sur toute la france. Sur les bon conseils de crevette je l ai recuit au chalumeau à gaz en le portant à rouge. Cette operation le rend maleable à la main. J ai decoupé un gabari à la taille exacte de la chape à former. J ai reporté le gabari sur la feuille de laiton en ajoutant 1.5 cm.
J ai préplié la feuille sur une tige filetée de 12 mm (épaisseur de mon fourreau coté dos) puis je l ai mise en forme au maillet en l appliquant sur le fourreau. Comme il m est dificile d ajuster parfaitement les deux bords j ai fait un recouvrement avec mes 1.5 cm restant. Une fois la forme définitive obtenu je ligature au fil de fer la chape et brazure à l'argent. (apres deux trois heures d'entrainement sur deux chutes de laiton le résultat est pas mal).

Je n ai pas encore réalisé la bouterole car j ai quelques difficultés avec les arrondis et je dois faires des essais.

Cette methode n'est pas de moi, elle résulte des infos récupéres sur le forum précité, des infos de crevette et de mes essais de mise en oeuvre.

Bon courage et félicitations pour le fourreau déjà réalisé
Sylvain
