Le fusil Suisse Vetterli 1878/81

Bonjour à tous.

Depuis cet été, je suis possesseur d'un beau bon vieux fusil suisse, bien lourd, long et massif. On en voit assez peu sur ce forum :



Je suis plutôt adepte des armes anciennes, percutantes et françaises (voir mes précédentes productions),
c'est l'occasion pour moi de découvrir cette culture armurière Suisse absolument passionnante.

La photo ne dit pas la longueur ni le poids. C'est presque aussi long qu'un 1822 T bis. Beaucoup plus lourd aussi.
Conséquence du viol d'une innocente Winchester par un fusil de rempart ?

C'est un fusil suisse modèle 1878/81. Avec son énorme culasse, certains auront traduit : Vetterli.

Présentation rapide des fusils VETTERLI :

Dès la fin de 1866, la Suisse décide d’équiper son armée avec un fusil à répétition, et en 1867, adopte l’arme mise au point par Friedrich Vetterli,
armurier en poste chez SIG, afin de remplacer les fusils à 1 coup Milbank-Amsler et Peabody.

Vetterli s’était inspiré par la carabine Henry - la future Winchester - dont le gouvernement suisse avait acheté plusieurs exemplaires pour évaluation.

Le fusil Vetterli est une arme au calibre de 10,4 mm, à répétition, alimentée par un tube-magasin via un auget-transporteur mis en mouvement vertical
par le mouvement horizontal de la culasse.
La cartouche de 10,4 x 37 R est à percussion annulaire. Le magasin contient 12 cartouches + 1 dans l’auget.
La cadence de tir est de 21 c/mn (à comparer aux 8 à 12 c/mn du Chassepot …)

Les armes Vetterli ont été produites successivement en 5 principaux modèles et encore davantage de sous-versions.
Ils se différencient par des détails (hausse, plaque de couche, baïonnette, etc …) mais le système de base ne change pas.
Chaque modèle existe en fusil d’infanterie, fusil stutzer, mousqueton, fusil de garde-frontière, de cycliste … etc …

- le fusil modèle 1869.
- le fusil de cadet modèle 1870
- le fusil modèle 1871
- le fusil modèle 1878
- le fusil modèle 1881

Les stutzer sont des fusils modifiés pour les « bons tireurs », ils ont une double détente et ne portent pas de baïonnette.

Les fusils Vetterli seront remplacés par les Schmitt-Rubin modèle 1889.


Il est tout au numéro, fonctionnement fluide, percussion franche, monture en noyer à se taper le luc par terre tellement elle est belle,
bronzage à peine terni. Et le canon ... une glace à très belles rayures.

Sans attendre, voici les photos :

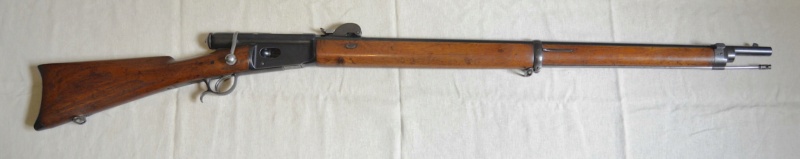

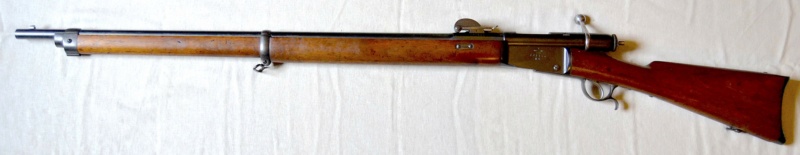

Face gauche.

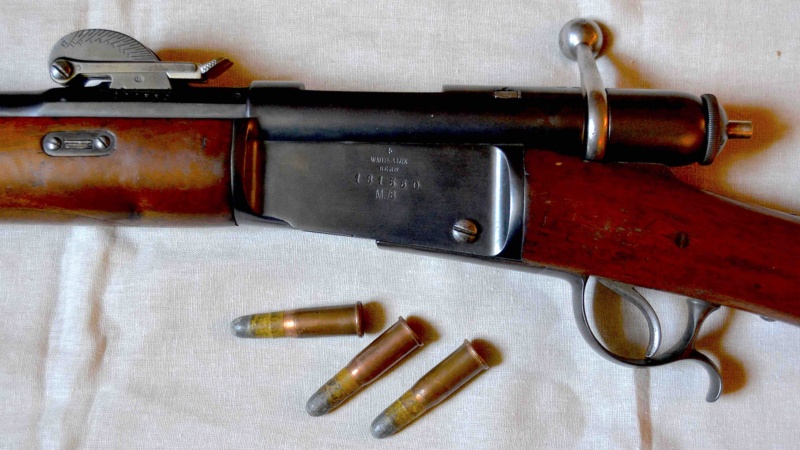

Gros plan sur le boîtier vu de droite :


Le boîtier de culasse vue de gauche.
Le contraste des couleurs et des matières : une arme magnifique.
Cette face du boîtier porte l'indication de l'établissement d'origine du fusils. Ici la Waffenfabrik de Berne.

Le N° de série, puis la dénomination de l'arme : M 78.
Sous le boîtier, un volumineux pontet muni d'un fort repose-doigt.
Comme toute la série des Vetterli d'ailleurs, c'est une survivance du pontets à volute des carabines fédérales.
C'est taillé pour de très fortes mains de bons montagnards.
Les 3 cartouches sont d'origine. Elles sont inertes.


Le boîtier de culasse, vu du dessus pour montrer la grande fenêtre d'éjection des étuis tirés. On remarque tout de suite le très
fort aminci du fusil à ce niveau. Notons que la tige de percussion ressort à l'arrière de la culasse, indiquant que le mécanisme est à l'armé.
Rien de superflu, mais quelle finition d'ensemble ... :

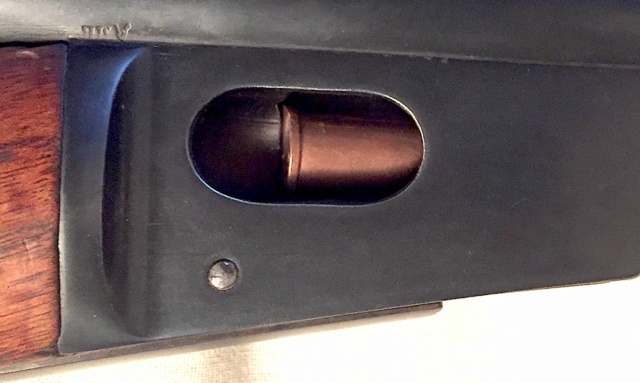

La fenêtre d'introduction des cartouches n'a pas de volet, juste une rampe arrondie qui va guider les cartouches vers
le tube-magasin et qui s'interrompt pour former une butée, de sorte que la cartouche, poussée par le ressort du magasin se trouve
arrêtée par son culot :


La hausse mobile vue de droite, on remarque qu'elle est fixée par une large queue d'aronde. On pense à un escargot...
Remarquons l'ovale de la clavette de fixation du canon à la monture.
Justement, ici, la monture laisse admirer un magnifique veinage :

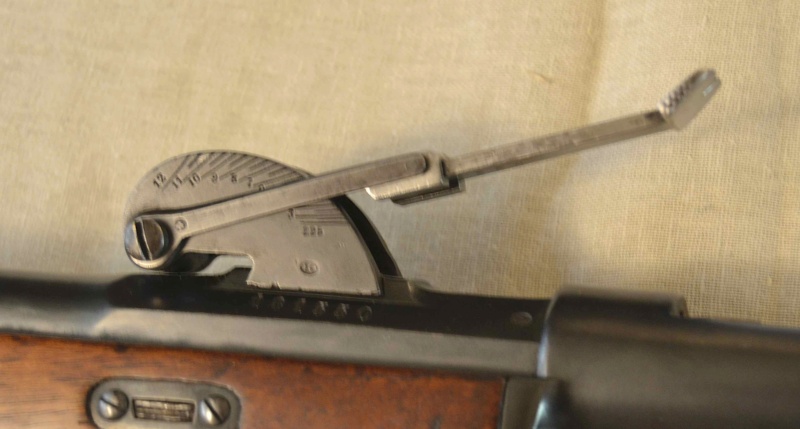

Vue de gauche, la hausse est plus détaillée. Les graduations en hectomètres suivent la courbe de l'escargot.
Elle porte un axe de pivotement, ici, une vis, permettant d'incliner une planchette vers le haut et de régler sa position à l'aide des graduations.
Ladite planchette est freinée par une barrette formant ressort.
Sur le pan du canon, le N° de série.


Sous la hausse, la monture porte une plaque vissée montrant le bout de la clavette de fixation du canon.
Cette clavette vient traverser la monture de droite vers la gauche. C'est une survivance un peu archaïque du mode de fixation des
carabines fédérales, d'autant plus étonnant que le fusil possède aussi une capucine-grenadière et un embouchoir bien plus classiques.

La hausse comporte une rallonge qui vient doubler sa longueur.

La rallonge porte ses propres graduations, toujours en hectomètres. Ce fusil est en mesure de tirer jusqu'à 1600 mètres.
Ils tirent vachement bien, en Suisse ...
Vue de dessus pour voir les graduations de la rallonge, mais aussi la saignée creusée le long de la planchette.
Elle permettait de prendre la visée planchette au plus bas sans cacher le guidon.
On pense à tout, en Suisse. :


Enfin, le plus important, le canon. Sans commentaire :


La crosse, outre les classiques blasons à croix helvétique, porte ce curieux macaron, je lis D1 + CI :

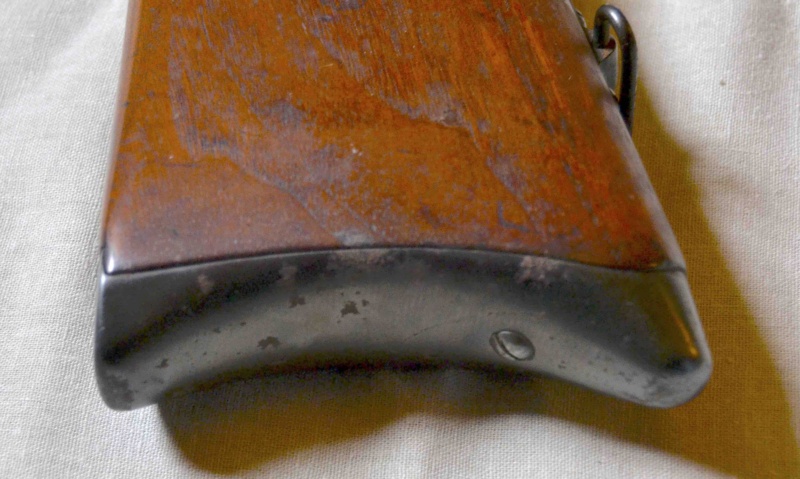

Le reste de l'arme reste très classique. Juste terminons par la plaque de couche, très incurvée.
On a clairement eu la nostalgie des carabines fédérales, alors ... on lui a donné un petit cul de poule.
C'est vraiment le seul élément du fusil à être un peu abîmé, le bronzage portant quelques taches de rouille.


Le démontage est simple, mais il vaut mieux, avant de s'y risquer, prendre le temps de visionner cette excellente vidéo :
[Vous devez être inscrit et connecté pour voir ce lien] par Fabian.

On commence par tomber le mécanisme de répétition et l'auget, puis on peut retirer la crosse et la monture.
Élément très important sur cette photo : le tournevis d'ordonnance à lame plate, j'y reviendrai :

Puis la culasse, une fois compris le rôle de chaque pièce, c'est très simple, et les ajustements font que c'est très aisé :


La particularité des fusils Vetterli est de tirer une cartouche métallique à percussion annulaire. Le percuteur est conçu pour éviter les
défauts d'inflammation de l'amorce : il percute le bourrelet en 2 points.
N'oublions pas que les cartouches a percussion annulaire venaient d'être mises au point, on utilisait une amorce ... liquide qui prenait
naturellement place dans le repli du bourrelet avant de sécher.

Le système bi-percuteur bien visible, de même que l'orifice pour un percuteur PC ... qu'il faudra (faire) fabriquer.


Remarque importante : pour démonter ce fusil, ON DOIT IMPÉRATIVEMENT UTILISER UN TOURNEVIS À LAME ENTIÈREMENT PLATE,
tel le tournevis d'ordonnance. Un tournevis moderne à tige ronde trop large ne permet pas de retirer les clavettes de la monture et
encore moins celle qui verrouille la culasse. Il est sur la photo du fusil démonté et sur celle juste au dessus.

Finalement, très peu de différences entre un M69 et un M78/M81.
Le n° de série du fusil indique comme année de fabrication : 1884.
Du coup, ce n'est pas un M78, c'est un M78/81 ... qui a été assemblé à partir d'un boîtier estampillé M78 fabriqué, lui, depuis longtemps.
On ne s'y est pas formalisé, les différences entre un M81 et un M78 sont extrêmement peu visibles.

Voila, il me reste à lui trouver une baïonnette à dents de scie, une bretelle, mais surtout à rassembler les éléments pour le faire parler ...
avec des cartouches à percussion centrale, mais ceci est une autre histoire.

J'espère que cette présentation vous aura intéressés.

A bientôt
