Les Baïonnettes Garand (COMPLET)

Bonjour a tous
Certain connaisse topic au combien intéressant sur les baïonnette GARAND

- Le modèle 1942: Il s'agit du modèle long, issue directement du modèle 1905, mais avec des plaquettes en plastique noir, et une finition parkerisée. On trouve sur celle-ci, à la base de la lame, le code du fabriquant, ainsi que la date de fabrication. Le fourreau est bien sur le long modèle, aussi appelé M3.

- Le modèle 1905 E1: Il s'agit d'une baïonnette long modèle qui a été raccourcie. On la distingue principalement avec sa lame dont la goutière se termine directement sur la pointe de la lame. Comme il s'agit d'une 1942 (ou dans certains cas, d'une 1905 redonditionnée), on trouvera les mêmes cartéristiques, à savoir le code de fabrication, mais aussi la date. Le fourreau, est quand à lui, le modèle M3 raccourci, qui deviendra le M7 avec la prochaine version de baïonnette.

- Le modèle M1: C'est la dernière version de la baïonnette US de la WWII. Sur ce modèle, la goutière ne va pas jusqu'à la pointe de la lame. Sur ce modèle, on ne trouve que le code de fabrication, la date à disparue.

On retrouve sur chaque modèle, à la base de la lame, ce que l'on appelle la "flaming bomb". Cette marque signifie la bonne réception par le QMC de l'US Army. On retrouve aussi ce "cigle" sur les fourreaux, côté face. Cette marque doit absoluement être présente sur les baïonnettes elles-mêmes, mais aussi sur les fourreaux.

Quelques photos :

Légende: Sur cette photo, on peut voir les 3 modèles de baïonnettes. En haut, la 1942, au milieu la 1905 E1, et enfin la M1.
Légende: Les mêmes modèles, vu de dos.

Légende: Les 3 modèles, sortis de leurs fourreau. On peut alors nettement voir les 3 versions et leurs caractéristiques décrites plus haut.

Légende: Détail du modèle 1942.

Légende: Détail du modèle 1905 E1. A noter la "Flaming Bomb" sur la partie metallique du fourreau.

Légende: Détail du modèle M1.


Les marquages :
Légende: Détail des marques sur le modèle 1942. Ici le fabriquant est PAL, pour Pal Blade and Tool.

Légende: Détail des marques sur le modèle 1905 E1. Ici, on a les lettres "U. C." pour Utica Cutlery.

Légende: Cette photo montre l'autre côté de la lame de la 1905 E1. Ce symbole représente l'Ordnance Corps, qui spécifie que la modification a été acceptée par l'US Army. A noter toutefois, que ce marquage n'est pas forcement présent.

Légende: Logo de l'Ordance Corps.
Détail des marquages sur la M1.


Les productions:

Modèle 1942:

American Fork and Hoe 350 000 23%
Oneida, Limited 235 000 16%
Pal Blade and Tool 250 000 17%
Utica Cutlery 225 000 15%
Union Fork and Hoe 385 000 26%
Wilde Drop Forge and Tool 60 000 4%
WT (Wilde Tool & Drop Forge) 60.000 - 4%


Voila si vous avez une ou des baïonnettes garand.....posté les pour le plaisir des yeux
MERCI A VOUS

Bonjour a tous

Les Baïonnettes garand,ont été beaucoup exportées,et elle ont été fabriqué aussi après guerre.

Je vous poste trois des mienne en vous expliquant les différences de marquages.

Bonjour a tous

Voici mes baïonnettes garand,je ne l'ai ai pas toute postée aussi non j'en avait pour une journée
en voici trois,en vous expliquant les marquages...ou sans marquage.



J'ai fait exprès d'agrandir la photo pour voir les marquages.

La première
Vous pouvez voir elle ne porte aucun marquage pas de N° de série ...rein...
cette baïonnette est une fabrication allemande après guerre

La deuxième
Celle la porte un N° de série baïonnette de fabication italienne.

La troisème
Celle la est une toute bonne us marquage A-F-H American Fork and Hoe

Bonjour à tous

Un autre modèle Italien avec poinçon et pas de N° sur la croisière:

Bonjour a tous

Poster vos Baïonnettes

Merci.

Salut, voilà les miennes:

Merci pour ta contribution TINKY

j'adore la première longue recoupée

Fabricant S.A

La lame est superbe.

Bonjour
Très beau post, et très instructifs. Comme promis à Arthur, voici la mienne.

Bonjour remy

Merci pour ta contribution

Elle est superbe

Mais je ne me rappelle plus si c'est une M1 ou une recoupée

Le fourreau est un M3

Sûrement une recoupée.??

Merci.

Bonjour,

Voici ma petite contribution : une baïonnette recoupée (réutilisée après-guerre par l'armée danoise si mes souvenirs sont bons).






Cdlt,

Chinook

Bonjour Chinook

Merci a toi.

Bonjour quelque explication sur les modèle raccourcies

Baïonnette US Garand M1 Raccourcie




Modèle : Garand M1 Raccourcie
Fusil : Springfield mle 1903 et M1 Garand
Longueur : 370 mm
Remarques :
Les baïonnettes 1905 Springfield et 1905-42  Garand produites à partir de 1942, (longueur : 526mm), trouvées trop encombrantes par les troupes motorisées, ont été raccourcies à partir de 1943. Leur transformation a été effectuée par plusieurs fabricants.
Le fabricant d’origine  avant transformation de celle-ci était : AFH (American Fork Hoe) 1943. Le fourreau M3 a lui aussi été coupé à la longueur voulue.



Ce mode d'usinage, dont la pointe se trouve déportée dans le prolongement de la lame, est moins courant que celui avec l’usinage classique.


Dessus : Deux modèles de baïonnettes qui ont été raccouci 1905-42 et 1905.


Ci-dessus le marquage AFH sur la soie de la poignée, il correspond à la firme privée qui a procédé à la modification (recoupage de la lame et suivant le cas remplacement des plaquettes en bois par des plaquettes en matière plastique).




Exemple d'un modèle 1905 Springfield de 526 mm d'origine, raccourci. Les poignées en bois ont été remplacées lors de la transformation. Marquages RIA pour ROCK ISLAND ARSENAL, date de fabrication : 1907 et N° de série, UFH : nom du fabricant qui a éffectué la transformation.


Marquages UC pour UTICA CUTLERY


Différence au niveau de l'entrée de la rainure de fixation au fusil. Il est possible de rencontrer ces 2 types de pommeaux.

Voila
Merci a Gerald pour les photos

Bonjour

Vu que les photos on disparue et pas envie de tout refaire

Voici le lien:

http://geraldbaios.over-blog.com/article-baionnette-us-garand-m1-raccourcie-62490883.html

Bonjour à tous,

Voici mon exemplaire de baïonnette de Garand courte d'origine et pas raccourcie.






Cordialement, GI124/2.

Bonjour GI124/2

Belle M1

Fabrication P.A.L.1943

Et le fourreau est un M7

Elle est en excellent état

Merci pour ta contribution.

bonsoir, voila la mienne, mais pas de fourreau, je cherche toujours


Uploaded with ImageShack.us


Uploaded with ImageShack.us

Jolie pièce, Dave !
Elle a manifestement été recoupée.
Pas grave si tu n'as pas le fourreau...
@+

Bonjour dave

Pas facile de trouvé un fourreau ou alors les prix

Merci pour ta contribution.

arthur a écrit:

Bonjour dave

Pas facile de trouvé un fourreau ou alors les prix

Merci pour ta contribution.

Avec de la chance, tu peux en avoir à prix correct, j'en avais trouvé un sur ebay belgique pour 5€....

salut, je regarde souvent sur ebay ou sur 2 ème main, des fois il y a des bonnes occasions a faire.
Il y a 2 mois, j ai raté une sacoche us ww2 qui a été vendue 10,95 euros dommage

Bonjour a tous

J'ai enfin trouvée une

Modèle long

Fabricant S.A. 1905



Voici un modèle peut courant du moins le fourreau


Baïonnette de fabrication US avec fourreau métallique argentin.

Merci au forum de gerald de me l'avoir identifié
Le lien:
http://geraldbaios.canalblog.com/tag/Garand/p10-0.html

vraiment superbe

Bonjour a tous

Alors plus d'amateur

Pour nous montrer de belle garand.!!!!!

Salut tout le monde

Quelqu'un a une idée du prix pour un modele 1905 A1 en bon état, je demande pas un prix précis mais une fourchette, sachant que j'en ai peut être trouvée une de 1918 fabricant SA.

Merci d'avance, en espérant avoir posté au bon endroit et ne pas avoir pollué le post.

PS : je demande votre aide uniquement dans le but d'ajouter une photo dans ce post, of course .

Bonjour stomoxe

Tu ne pollue absolument pas

Le prix varie comme tu le dit selon l'état

Avec fourreau,sans fourreau,lame piquée ou en beau bronzage!

Maintenant si ses un fourreau 1905 en bois la tu va payer le prix fort environ dans les 200 euros

Avec fourreau 1942 compté entre 80 a 100 euros (selon l'état)

Sans fourreau entre 60 a 80 euros (aussi selon l'état)

Mais les prix varies fort

Regarde le modèle que j'ai posté elle est piquée je l'ai u a 30 euros

En plus elle ne sont pas facile a dénicher.

Merci Arthur

Cela me donne un ordre d'idée, car j'avais bien cherché sur le net mais pas toujours facile de trouver ce que l'on cherche.

J'ai un peu plus d'info concernant l'objet elle serait en très bonne état : manche en bakélite avec la pointe recoupée et déportée dans le prolongement du dos de la lame, elle est avec son fourreau M7 conforme.

En espérant pouvoir vous la montrer prochainement, et merci pour ta réactivité.

Bonne journée.

Re Bonjour stomoxe

Il doit s'agir d'un modèle long recoupée en 1942

la lame est comme ont dit a la coupe bowie

Le mieux avant d'acheter est de demandé des photos au vendeur

La ont peut te la détailler.

Et en voici donc une de plus récemment entrée dans ma collec:



Une bonne "American Fork & Hoe" non recoupée:

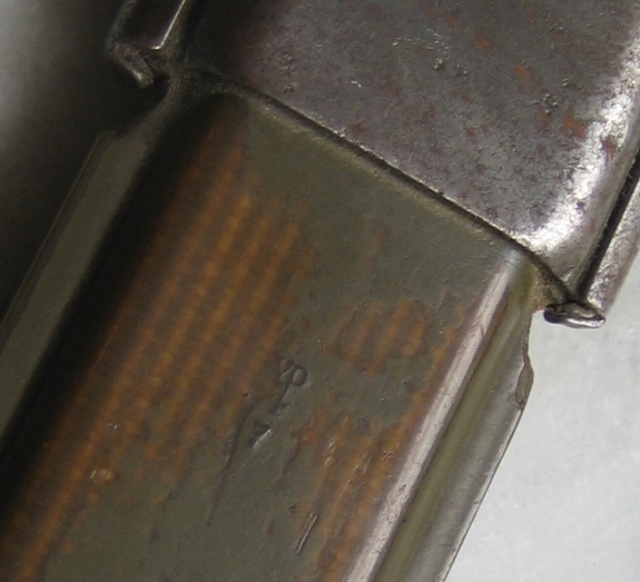

Les marquages du fourreau M7:









Quelqu'un a une idée de la date de fabrication? 1944 peut-être?...
Le N° de série du fourreau correspond à quelque chose?...

@+

Bonjour corporal

Elle est superbe celle la

En plus le fourreau des plus complet

Question marquage a je raaaaaalllllle

Merci pour ta contribution

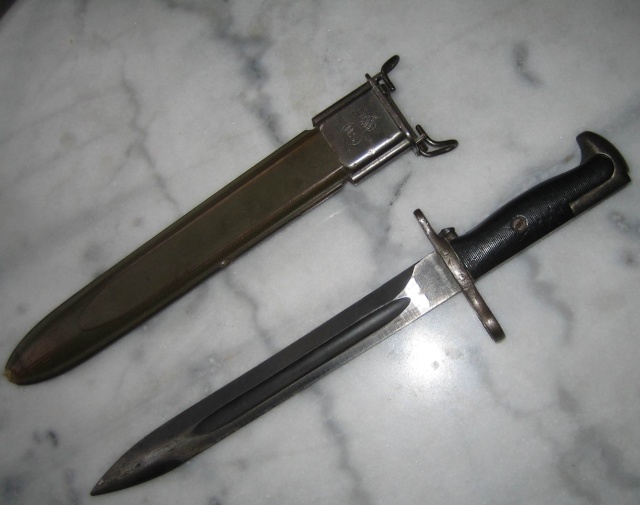

Comme promis je complète le post avec une baïonnette M-1942 rentrée ce jour, et une baïonnette M1 achetée il y a plusieurs années. Si elles ne sont pas en TBE, elles ont au moins le mérite de provenir des combats de ma région.



La baïonnette M1 est de fabrication American Fork & Hoe avec fourreau M3 raccourci (visible par l'absence d'encoche à la jonction du métal et de la partie en fibre). Elle n'est pas aussi belle que celle de Cpl Clegg, la lame a été affutée (mais c'est une arme blanche après tout) et il n'y a plus de bronzage







La baïonnette M-1942 est de fabrication PAL avec son fourreau M3 dont il reste peu de peinture, et qui présente une réparation ancienne au bout. La base de la lame possède encore sa parkérisation tandis que le reste a bien travaillé :









Flaming bomb mais avec en-dessous un "S" à l'horizontale, une idée de la signification ?


Cdlt, Cédric.

Bonjour Stolles

Elle sont superbe aussi

Surtout la M1,qui provient de ta région

Il faut dire que corporal a le c.. bordé de nouilles

Merci a toi

Pour ta contribution

C'est beau de voir toutes ses garand.

Stolles a écrit:

Flaming bomb mais avec en-dessous un "S" à l'horizontale, une idée de la signification ?

Je ne sais pas non plus...
Mais putain, elles me passionnent vraiment de plus en plus ces baïonnettes. J'ai l'impression qu'il y a de quoi faire ...
Je crois vraiment que je ne vais plus chercher que de l'US...
@+

Corporal Clegg a écrit:

Stolles a écrit:

Flaming bomb mais avec en-dessous un "S" à l'horizontale, une idée de la signification ?

Je ne sais pas non plus...
Mais putain, elles me passionnent vraiment de plus en plus ces baïonnettes. J'ai l'impression qu'il y a de quoi faire ...
Je crois vraiment que je ne vais plus chercher que de l'US...
@+

En effet corporal il y a de quoi faire

J"en suis a ma septième toutes confondues

Les après guerre,les US pour exportations,et les M1, Les M1 recoupées,les longues 1905,les longues 1942

Que du plaisir

Pour Stolles je vais regarder ca demain pour le "S"
