Refaire un tenon de baïonnette à douille sur un canon. Empty
MessageSujet: Refaire un tenon de baïonnette à douille sur un canon.   Refaire un tenon de baïonnette à douille sur un canon. EmptyJeu 15 Aoû 2013 - 13:46

Bonjour,
il arrive fréquemment qu'un canon de fusil à silex relativement ancien (AN IX, 1816 ou 1822) ou même à piston (1816T et 1822T) ait été raccourci pour un usage civil.
Dans ce cas le tenon de baïonnette a certainement été supprimé dans l'opération.

Quand ce canon (anciennement de fusil dit "de grenadier", donc à canon long) est encore d'une longueur correcte de fusil dit "de voltigeur", donc quelques centimètres en moins seulement, on arrive à remonter un tel fusil.
Ca permet de sauver une arme dénaturée qui aurait fini en réserve de pièces.
Je me sers ensuite de ce type d'arme, pas franchement réglementaire mais qui en a toute l'allure, pour prêter lors de reconstitutions.

Celui-ci est un assemblage d'une platine et d'une crosse de fusil 1842 et d'un canon qui vient d'un autre type d'arme mais qui se monte parfaitement dessus.
Il me revient en tout à 180€, ce qui est très correct même pour un fusil bâtard.

1° opération, repérer l'emplacement du tenon à l'aide d'une pointe à tracer, baïonnette en place.
Baïonnette ôtée, on voit la légère trace:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07920

2° opération, marquer plus franchement l'emplacement:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07921

3° opération, mesurer précisément l'emplacement du tenon dans la fente de la baïonnette:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07922

4° opération, choisir une chute de fer et la mettre aux dimensions, en comptant environ 5 dixièmes de jeu dans les 2 sens.
Penser à légèrement chanfreiner l'emplacement de la soudure pour une meilleure tenue:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07923

5° opération, commencer à scier le tenon sur ses 4 faces, ce sera autant de moins à faire ensuite:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07924

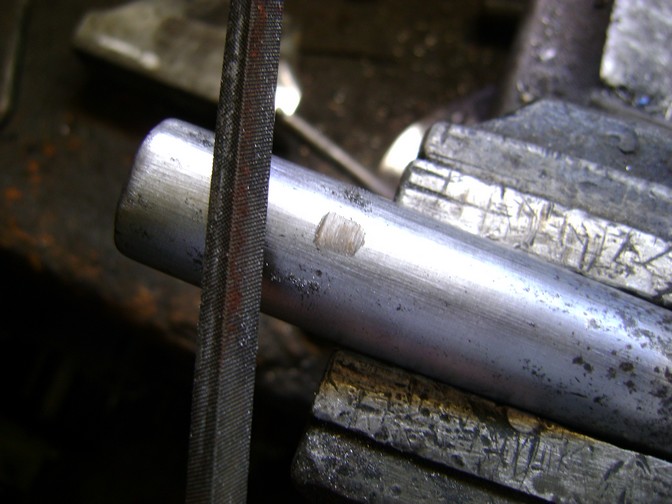

6° opération, faire un léger plat à la lime sur le canon à l'emplacement du tenon:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07925

Ensuite il faut un gros fer à souder (très gros!), de la soudure étain à âme décapante et éventuellement un gel décapant en plus:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07926

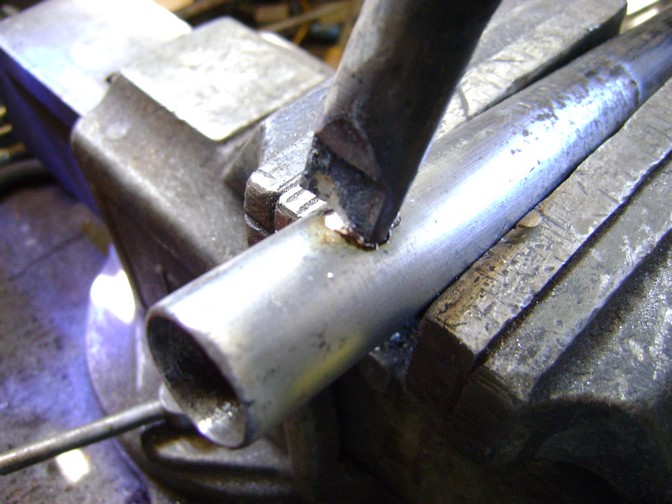

7° opération, étamer le canon:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07927
Pour ça appliquer le fer sur le canon, établir un premier petit contact thermique à l'aide du gel décapant mis autour du fil de soudure, parfaire ce contact à l'aide de ce fil, bien chauffer le canon et bien l'étamer.
La soudure doit être parfaitement liquide et brillante.
Tant qu'elle est mate et pâteuse il faut continuer à chauffer sinon on n'aura qu'un vague collage.

8° opération, faire de même sous le tenon:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07928

9° opération, appliquer le tenon étamé sur le canon étamé, chauffer le tout (à la lampe à souder c'est plus facile), quand les deux étamages sont bien liquides et bien brillants arrêter de chauffer.
Il faut maintenant tenir ce guidon à l'aide d'une pince bien en place sans trembler ni bouger.
Un aide peut se charger de souffler sur la soudure pour un refroidissement plus rapide!
Refaire un tenon de baïonnette à douille sur un canon. Dsc07929
C'est là qu'on voit l'utilité de la tige non totalement coupée sur le tenon.
Sinon comment manipuler une si petite pièce sans problème!

10° opération, couper la tige (scie ou Dremel), bien surfacer le tenon à la lime douce, limer l'excédent de soudure et voilà:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07930

Le tenon tient très bien, la baïonnette peut être positionnée et manoeuvrée sans problème:
Refaire un tenon de baïonnette à douille sur un canon. Dsc07931
La virole de verrouillage ne doit pas aller jusqu'en butée, mais s'arrêter à mi-chemin de sa course.


Nota: la marche à suivre est quasiment la même pour refaire un guidon manquant.
Sur une arme à silex le guidon est positionné sur l'embouchoir et sur une arme à piston il est positionné directement sur le canon.
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
panzer1
Aspirant
Aspirant



Nombre de messages : 346
Localisation : france
Thème de collection : france 40 et bataille de normandie
Date d'inscription : 11/07/2013

Refaire un tenon de baïonnette à douille sur un canon. Empty
MessageSujet: Re: Refaire un tenon de baïonnette à douille sur un canon.   Refaire un tenon de baïonnette à douille sur un canon. EmptyJeu 15 Aoû 2013 - 15:42

bonjour
bien joué encore pour cette resto!
mais un paté a la soudure a l arc mis en forme carré a la lime ne serait pas moins penible a fiare?
yann
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 45488
Age : 68
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Refaire un tenon de baïonnette à douille sur un canon. Empty
MessageSujet: Re: Refaire un tenon de baïonnette à douille sur un canon.   Refaire un tenon de baïonnette à douille sur un canon. EmptyJeu 15 Aoû 2013 - 15:52

La soudure à l'arc ou au TIG est très dure à limer et il faudrait faire un assez gros pâté, donc beaucoup de matière à enlever.
De plus limer en travers du canon est très facile, mais limer en long pour faire les 2 autres côtés du tenon c'est une autre paire de manches!
Et comme depuis hier j'ai entièrement passé le canon à la toile émeri pour virer la rouille et adapté à la lime le diamètre de la douille de la baïonnette au canon, j'en ai un peu assez des limages Very Happy
La soudure à l'étain est moins fatigante.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
panzer1
Aspirant
Aspirant



Nombre de messages : 346
Localisation : france
Thème de collection : france 40 et bataille de normandie
Date d'inscription : 11/07/2013

Refaire un tenon de baïonnette à douille sur un canon. Empty
MessageSujet: Re: Refaire un tenon de baïonnette à douille sur un canon.   Refaire un tenon de baïonnette à douille sur un canon. EmptyVen 16 Aoû 2013 - 19:44

dac je comprends!
mais limer ,fais les bras!!
bonne continuation

yann
