Conteneur pour 3 obus de cal 75

Bonjour à tous
Voici un conteneur en laiton pour 3 obus de cal 75 modèle 1908 C
Les seuls renseignements que j ai trouvés de mon côté sont "calibre pour le tir anti torpille"
Longueur :340mm, largeur :115mm, hauteur :1060mm
Quelqu un aurait il une information supplémentaire sur ce calibre ?
En attendant de vous lire.
Cordialement Robert
Les photos arrivent

Bonjour à tous
Je relance un peu
Personne n'a d information sur ce calibre que les allemand on réutiliser pendant la deuxième guerre mondiale ?
Cordialement Robert

Bonjour
Oui je sais ce que c'est
Caisse étanche de la marine francaise pour 3 obus de 75 de campagne (pour la marine).
Possiblement pour 3 obus éclairants et possiblement utilisé par les allemands durant ww2. (marquage OE)
Pas trop courant.

Bonjour kz11gr
Merci pour votre réponse
Avez-vous un lien pour en savoir plus ?
Je n ai pas trouvé d obus de 75 sur internet de cette longueur pour cette boite
Et je confirme utiliser par les allemand en 39,45
Cordialement Robert

Bonjour,
pour canons de 75 mod 1908 ( effectivement anti torpilles)

https://fr.wikipedia.org/wiki/Canon_de_75_mm_mod%C3%A8le_1908#Campbell1985
http://www.navweaps.com/Weapons/WNFR_3-62_m1908.php

L''inscription en dessous est bien mdle 1933 ?

Bonjour uchronie
En effet on distingue vaguement 1933 le 9 est difficile à identifier.
Le calibre a donc bien été réutiliser
Par contre je n ai pas trouvé d images de douille de cette hauteur par rapport au container
Cordialement Robert

On distingue au fond du conteneur la réception des pointes de l obus et l étagère du haut prouve une douille relativement haute pour un 75 normal
Enfin il me semble, vu mes connaissances

Robichon a écrit:

Bonjour kz11gr
Merci pour votre réponse
Avez-vous un lien pour en savoir plus ?
Je n ai pas trouvé d obus de 75 sur internet de cette longueur pour cette boite
Et je confirme utiliser par les allemand en 39,45
Cordialement Robert

Bonjour

Je n'ai pas tenu compte des dimensions que vous donnez car elles etaient je pense fausses
(Longueur :340cm  ce qui fait 3 metres 40)..

Comme douille plus longue que le 75 je connais celle de l'entre deux guerres (75 mm modèle 1922, 1924 et 1927)
mais ici ca semble plus ancien.

ceci pour atteindre la hauteur de la caisse qui pourrait etre plus haute que celle du 75 x 350 classique

Bonsoir kz11gr
Vous avez entièrement raison, j ai mis un zéro de trop
Dans ma profession l unité de base était le mm, d ou l erreur mille excuses
Donc 34cm de long, 11,5 cm de large et 106 cm de haut pour 3 cartouches cela fait de sacré munitions
Mais comme l inscription est d origine, cela a bien existé, il reste juste à trouver des documents
Cordialement

Dans les 2 liens, il ecrive
De Désignation 75/62,5 (2,95")
Ou de longueur en calibre 62,5
Que veux dire ce chiffre 62,5 marqué sans aucune unité ??
Merci

Robichon a écrit:

Dans les 2 liens, il ecrive
De Désignation 75/62,5 (2,95")
Ou de longueur en calibre 62,5
Que veux dire ce chiffre 62,5 marqué sans aucune unité ??
Merci

Bonjour

Je pense que c'est la longueur du tube du canon selon cette formule :

(75 x 62,5) / 1000 = 4,6875 Mètres

cdt

de plus j'ai recherché pour toi et je pense avoir trouvé :

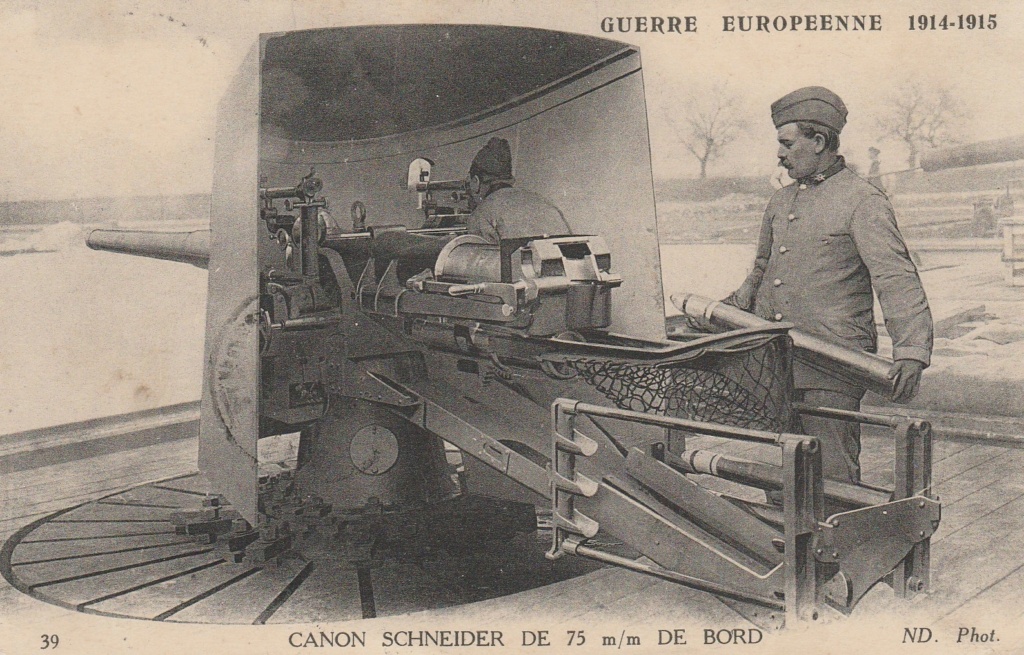

https://en.geneanet.org/public/img/gallery/pictures/cartes_postales/b5/5953935/large.jpg

--

Alors la, bravo monsieur
Je vais étudier la photo car j ai présenter sur le forum 2 pièces métalliques qui pourraient aller dessus
Merci beaucoup pour votre aide
Cordialement Robert

Bonsoir,

Citation :

Je pense que c'est la longueur du tube du canon selon cette formule :

(75 x 62,5) / 1000 = 4,6875 Mètres

Vous pensez bien ....
Cordialement.

Bonjour à tous
Pour relancer le débat et les recherches

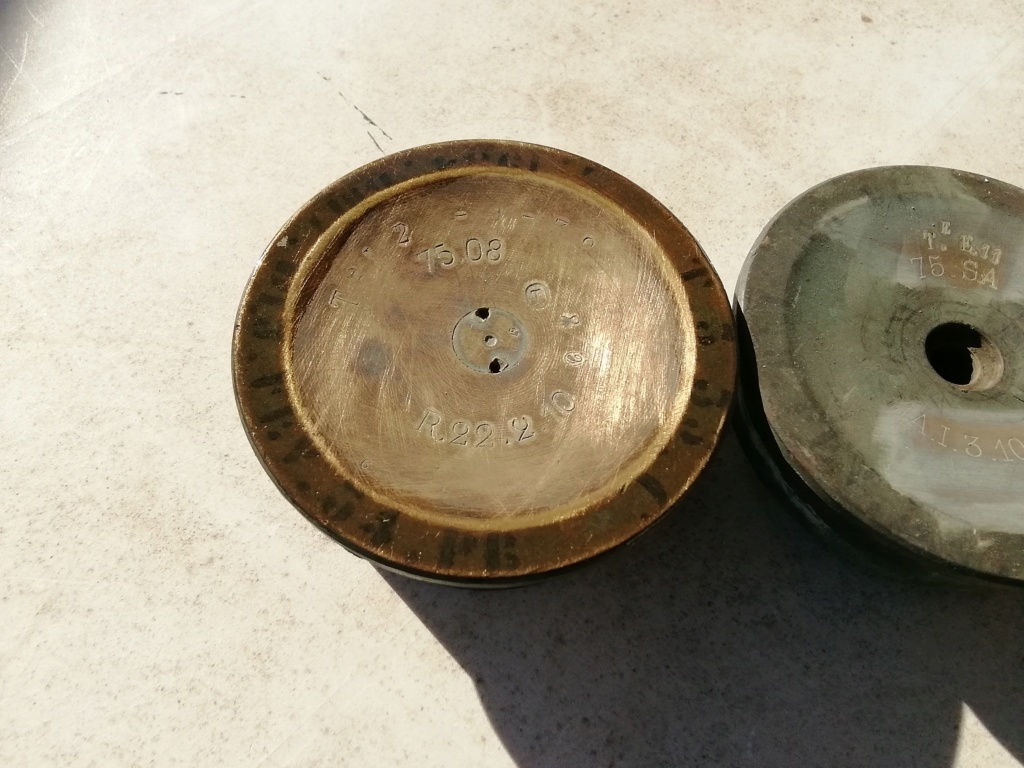

Voici 3 culots de douille de 75/08 que je viens de récupérer
Les douilles ont été coupées dans les années 50 pour faire des tuyaux de poêle avec les tubes restants
Deux sont marquées 75.08 et une 75-SA,les dimensions sont identiques, donc j en déduis 2 désignations pour un même calibre.
Que veux dire SA a la suite d un calibre?
Elles ont toute les trois un marquage à l encre ou à la peinture donc réutilisation pendant la deuxième guerre. J ai lu ??
T3. 33.C
1934 BM7
FEV 34. PB
Quelqu'un a une idée sur ces marquages ?
Cordialement Robert

Robichon a écrit:

Bonjour à tous
Pour relancer le débat et les recherches
Voici 3 culots de douille de 75/08 que je viens de récupérer
Les douilles ont été coupées dans les années 50 pour faire des tuyaux de poêle avec les tubes restants
Deux sont marquées 75.08 et une 75-SA,les dimensions sont identiques, donc j en déduis 2 désignations pour un même calibre.
Que veux dire SA a la suite d un calibre?
Elles ont toute les trois un marquage à l encre ou à la peinture donc réutilisation pendant la deuxième guerre. J ai lu ??
T3. 33.C
1934 BM7
FEV 34. PB
Quelqu'un a une idée sur ces marquages ?
Cordialement Robert

Salut
je suis content de voir ces trois restant de douille avec ce culot évasé, beaucoup de collectionneur me disait que ça n'existait pas, de fait la culasse doit être d'un modèle spécial j'en avais sorti une en secteur côtier dans le nord et j'avais croisé la caisse que tu montres en haut mais la mienne était galvanisée je ne savais pas ce que c'était à l'époque, je regrette un peu car c'est mon thème de collection.
ludo
ludo

Bonjour ludo
Content de vous aider à prouver quelque chose
C est apparemment un canon qui n à pas beaucoup été utiliser
Quand vous dites theme de collection!!
En fait vous parlez de quoi, les canons, les marquages de douille ou les conteneurs ??
Robert

Salut
de la marine entre autre
ludo

Salut
Je possède beaucoup d objets kriegsmarine
En canon vous vous y connaissez ??
J'ai des éléments de visée française qui peut-être allaient dessus ??
Robert

[quote="orzabal"]

Robichon a écrit:

Salut
je suis content de voir ces trois restant de douille avec ce culot évasé, beaucoup de collectionneur me disait que ça n'existait pas,...............
ludo
ludo

Bonjour
Plutôt des "Bricolos-ramasse-tout" que des collectionneurs je pense.

Ne jamais dire jamais

Il semblerait que ce système a été utilisé pour d'autres munitions, personnellement j'ai vu ça en 47mm.
Ça pourrait être aussi utilisé en calibres supérieurs au 75mm.

Je pense au système de culasse baquet.

Bonsoir à tous
Voici les photos des fameux canons

Cordialement Robert

Par rapport à ce qui a été trouvé sur internet
Ça y ressemble

Bonjour à tous
En faisant du rangement et des photos, je me suis aperçu qu'il y avait, sur le conteneur, des marquages que je n avais jamais vu
On les voit pas trop, mais ils sont bien là.
Je vous les présente

Bonjour à tous
J ai récupéré les restes d un étui de 75/08
L étui à été coupé dans le sens de la longueur à l époque pour former une gouttière pour canaliser l eau d une source
Je ne pense pas être hors la loi avec ces morceaux.???
Avec ces 2 demies douilles j ai pu prendre certaines côtes qui donnent approximativement la taille et la forme de l obus
On s approche de la photo d origine
Place aux photos et à vos commentaires


Cordialement Robert

Bonjour à tous
Pour le plaisir des yeux et pour arriver à imaginer l objet fini. J ai réalisé un obus en bois que j'ai peint, pour les cotes je suis partie de la photo d origine du canon ou l on voit l obus entier, j ai pris certaines cotes sur la photo et j ai fait une règle de 3 et cela a donné ça
La hauteur totale atteind maintenant environ 850 mm
Nous savons maintenant à quoi ressemblait un 75/08
Cordialement Robert

Bonsoir,
un beau tour.....de main!
Joli travail
Cordialement.

Bonsoir uchronie
Merci pour ce compliments, mais je n ai aucun mérite, j usine des pièces depuis l age de 17 ans.
Cordialement Robert

Salut,

Un petit déterrage, mais à la demande de l'auteur.

Il va sans dire que malgré le nom de canon anti-torpilles, c'est pas sur les torpilles qu'on tir, c'est sur ceux qui les déploient : les torpilleurs.
Historiquement il est arrivé qu'un navire tir à l'artillerie principale sur le chemin de torpilles supposées, mais c'est une manœuvre désespérée, pas une tactique fiable.

Le 75mm Modèle 1908 est conçu spécifiquement pour la défense rapprochée des cuirassés de classe Danton. Il remplace le 65mm Modèle 1902 qui peinent à percer les blindages même léger. N'étant que marginalement plus performant que le 65mm, on l'abandonne rapidement et on équipe les futurs cuirassés de canons de 138mm, calibre déjà éprouvé et répandu. Le 75mm 1908 sera utilisé jusqu'à la seconde guerre dans des rôles anti-aériens ou en batterie côtière. Intégré en batterie côtière, il sert essentiellement en anti-air ou au tir d'obus éclairant, très peu au tir contre but marin.



Sur la boite, OEA pour Obus Explosif en Acier.

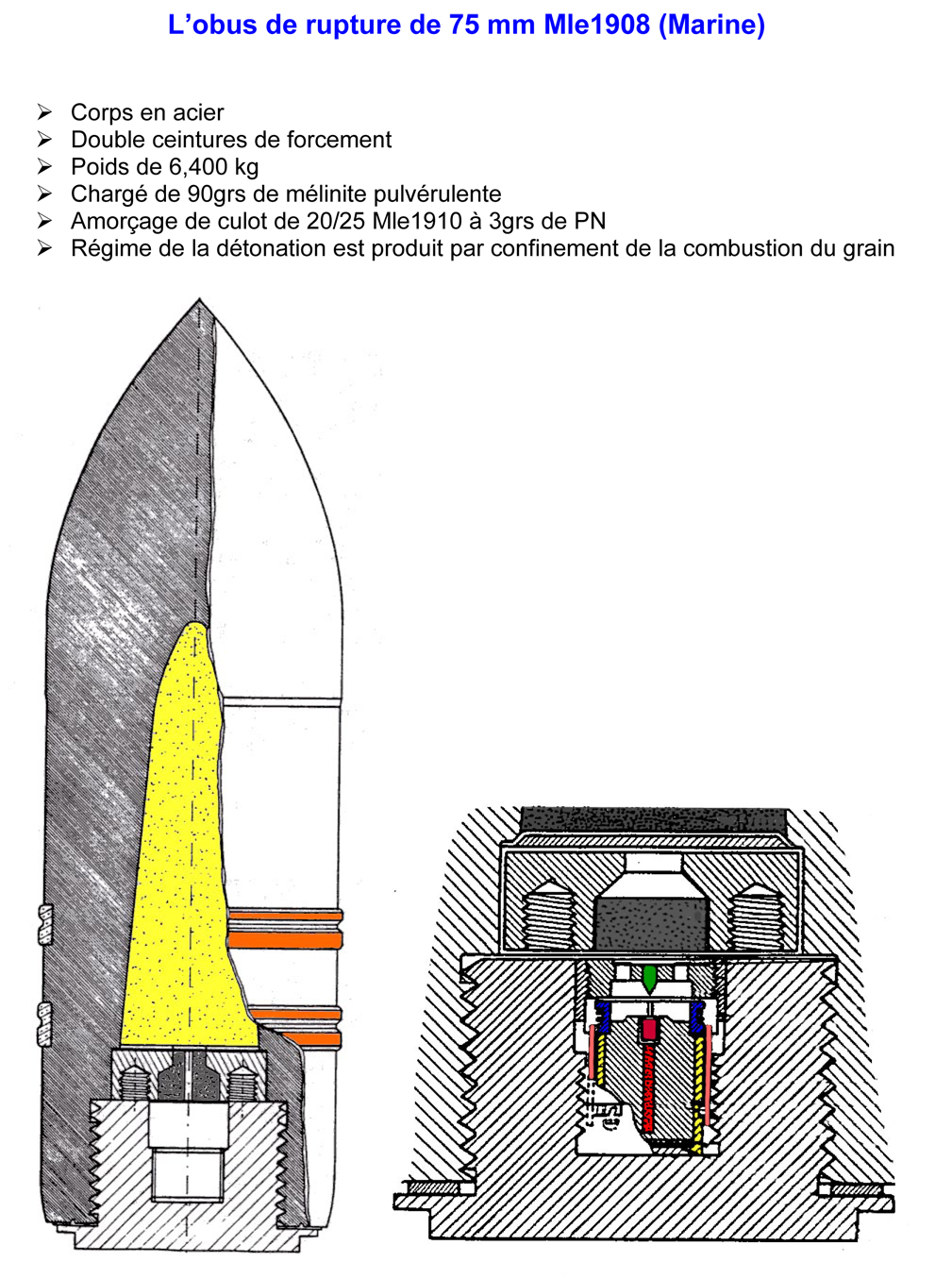

Bien entendu, comme pour la plupart des obus de marine ce sont en réalité des obus de rupture

Robichon a écrit:

Deux sont marquées 75.08 et une 75-SA,les dimensions sont identiques, donc j en déduis 2 désignations pour un même calibre.
Que veux dire SA a la suite d un calibre?

Oui, ça identifie le même canon
SA pour Semi-Automatique, le canon éjecte tout seul les douilles à l'ouverture de la culasse

Robichon a écrit:

T3. 33.C
1934 BM7
FEV 34. PB
Quelqu'un a une idée sur ces marquages ?

Je vois pas ça sur tes photos, tu lis ça où ?
La première ligne ressemble à un manufacture - année - fournisseur mais je connais pas le code T3
La dernière je dirais origine de la poudre, février 1934 poudrerie de Pont-de-Buis
Milieu je sais pas trop, connais pas BM7
Je vais creuser un peu si je trouve qqchose

kz11gr a écrit:

orzabal a écrit:

Robichon a écrit:

Salut
je suis content de voir ces trois restant de douille avec ce culot évasé, beaucoup de collectionneur me disait que ça n'existait pas,...............
ludo
ludo

Il semblerait que ce système a été utilisé pour d'autres munitions, personnellement j'ai vu ça en 47mm.
Ça pourrait être aussi utilisé en calibres supérieurs au 75mm.

Je pense au système de culasse baquet.

Douille concave en lien avec la culasse du système Schneider-Canet qui a une forme de demi-sphère :



On remarquera la poignée 1/4 de tour caractéristique, bien visible sur la première photo.
Même chose pour les 240mm Modèle 1903 de Marine ou les 155mm R Modèle 1907 (https://fr.wikipedia.org/wiki/Tourelle_Galopin_de_155_mm_R_mod%C3%A8le_1907)

kz11gr a écrit:

Je pense au système de culasse baquet.

A ma connaissance les armes Baquet utilisent des culasses de Bange ?

Robichon a écrit:

Nous savons maintenant à quoi ressemblait un 75/08

Le détail du chieur de service :
75/08 ça désigne une version modifiée du canon 75mm Modèle 1908 avec un récupérateur en bout de tube
75.08 ça désigne la munition de ce canon
Désolé

Très, très sympa la reproduction en bois de la bête. J'adore
