Réparation des crosses: les entures

Bonjour,
comme chaque hiver dès qu'il neige, je me mets à de l'ébénisterie sur des crosses d'armes longues.

Cette fois-ci j'ai ressorti un morceau de crosse de fusil napoléonien 1777:


Comme vous pouvez le constater, il n'en reste plus grand chose!

C'était une épave très incomplète sur laquelle j'avais prélevé le canon pour en faire une arquebuse.

Il s'agit de réparer dans un premier temps les éclats de la crosse:




Pour ça il faut commencer à araser les parties cassées d'abord au rabot à main ou au rabot électrique, puis au ciseau à bois et enfin préparer des entures:


Ici ces entures sont en hètre alors que la crosse est en noyer. Ca n'a que peu d'importance, car dans le cas présent le tout est de bien visionner le travail. De toutes façons cette crosse, si elle sert à nouveau, sera entièrement teintée en noir pour figurer un fusil russe de 1854.

Il va de soi que pour réparer une crosse correctement, il faudrait prendre du noyer bien sec.

Maintenant il faut coller ces entures en prenant bien soin de les cheviller à l'aide d'une cheville de bois elle même collée en place:








Finalement à l'aide de râpes, d'un rabot, ajuster les entures selon la forme de la crosse.
La plaque de couche est encastrée au ciseau à bois et à la Dremel.
La finition est faite au papier de verre passé en long à l'aide d'une cale de bois:


Voilà, quelques heures pour la première partie du travail, laisser coller une nuit complète, et encore quelques heures le lendemain pour ajuster.
Jusque là ça n'a rien coûté et la crosse a déjà meilleurs allure!

Pour la terminer il faudra une enture complète du bois sous le canon, de près de 90 cm de long.

A suivre si je me décide à continuer.
Cordialement,
CG

Super boulot !!! C'est toujours fascinant de voir tes réalisations.

Une première couche de teinture et c'est déjà mieux:

Bravo! Vraiment du beau travail!!!

Vivement que l'on voit le fusil terminé!

A+

Salut Crevette,

Magnifique travail.

Quand on se lance dans ce genre d'entreprise il y a deux facteurs qui sont primordiaux : La dextérité et, . . . surtout la passion.

Quand on regarde le résultat, ce qui saute surtout aux yeux c'est . . . la passion ! Simplement parce que la technique peut s'apprendre ; la passion, non !

Toutes mes félicitations Crevette.

A+

Tapirm72.

Bonjour Christian

Pffffffffffffffff Je suis bluffé

Superbe boulot.

Salut,

Quel travaille bravo..


Cdlt, GA.

Voici par exemple le même travail effectué en arsenal, ici pour réparer la crosse d'un fusil Enfield n°4 MK1* de 1939 qui avait été retrouvé en Normandie:


Cheville supérieure:


Cheville inférieure:


Sinon pour la suite, il faut d'abord que je reçoive le nouveau canon pour tailler à la bonne longueur une pièce de jonction entre l'enture de fût (que j'ai déjà) et la crosse réparée.

re-bonsoir
passion et dextérité. amour du bois comme du métal.
chapeau
cdlt

Salut crevette

Hé bien du beau boulot qui commence cela ne ce voit presque plus tu as un diplome en menuiserie ? en tous cas il faut du savoir faire et beaucoup de patience, chose que je n'ai pas plus meme si je suis jeune

Bonjour,
je continue ce sujet de réparation des crosses avec deux autres fusils et cette fois-ci l'enture du fût.

Tout d'abord un fusil 1816 transformé à percussion, ce qui donne un 1816 T:

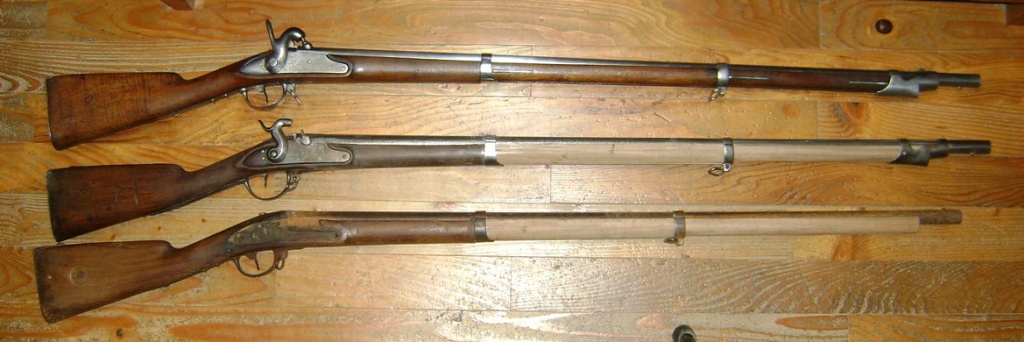

En haut il s'agit de ce 1816 T, en bas pour comparer un 1822 T Bis.

Il a eu son bois raccourci pour un usage chasse certainement.
Le but étant de lui rallonger ce bois dans sa longueur normale.

En parallèle il y a un second fusil à qui il faut faire la même chose, un 1777 AN IX, lui aussi transformé à percussion.
Il a son bois presque dans la bonne longueur, il lui manque juste 5cm, et l'enture est mal faite car elle est jointe trop visiblement:


Ce 2° fusil avec une nouvelle enture, mais encore trop courte de 5cm, il en faudra une autre:



L'ancienne enture en place, son raccord est bien visible car il n'est pas caché par la capucine (absente ici):

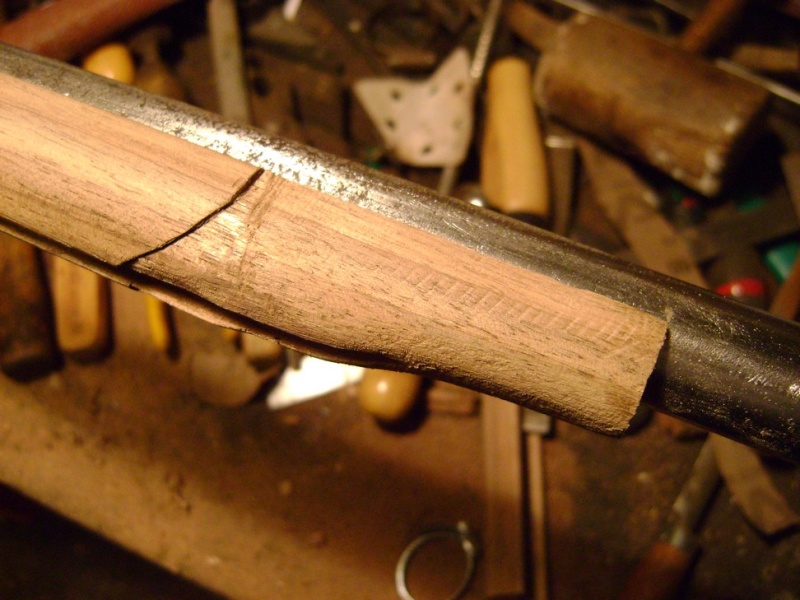

L'ancienne enture démontée:


Je commence par creuser l'emboîtement, découpe à la Dremel:


Je creuse l'emboîtement à la gouge:


C'est presque fait:


La crosse est coupée au bon endroit, le chevauchement se fera sous la capucine et ne sera que très peu visible:


Je façonne la partie mâle de l'emboîtement à la râpe:


C'est bien dégrossi:


Finition à la toile émeri:


Le canal de baguette est déjà creusé, mais il est trop fin et pas assez profond.
Je le mets aux bonnes dimensions à l'aide d'un outil perso: une lime meulée le bout en biais et qui fait grattoir:


L'emplacement du canon est lui aussi un peu trop fin, je le mets aux dimensions à l'aide de très gros papier de verre enroulé autour d'un morceau de bois au bon diamètre:


Les deux parties du canal de baguette correspondent parfaitement maintenant:


La baguette est en place pour bien coller l'enture au bon endroit.
Je mets deux petits clous pointus à chaque extrémité pour renforcer le collage:


Une fois l'enture bien collée, je passe à la mise en place de l'embouchoir, il faut creuser le bois:


Le voilà en place:


La grenadière est mise en place après avoir ajusté le bois:

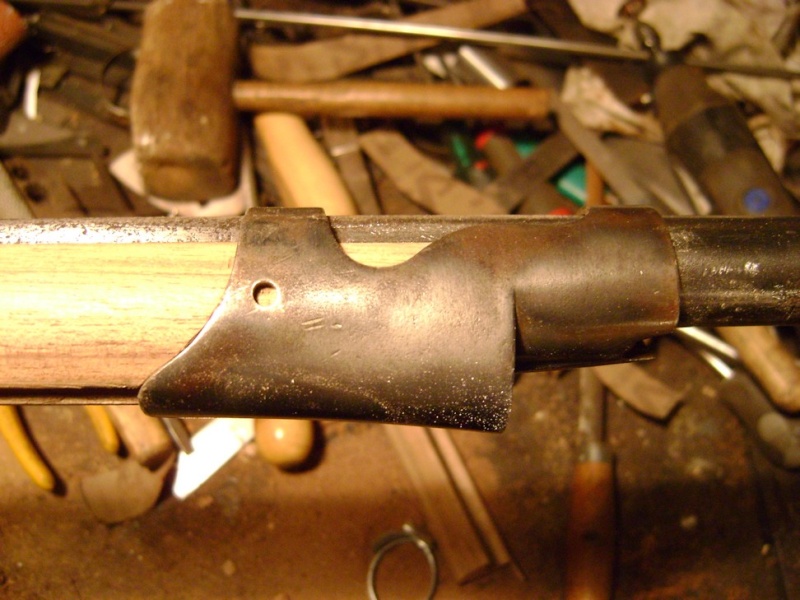

Pareil pour la capucine. Le raccord est maintenant caché par cette dernière:


Les deux fûts sont maintenant en place, le 1822 T Bis est toujours là pour comparaison:


Je termine par la mise en place des 3 ressorts de fixation des garnitures (embouchoir, grenadière et capucine).
Il faut bien repérer l'emplacement, le délimiter au cutter puis au ciseau droit, et enfin le creuser au ciseau fin:


Une fois correctement creusé, il faut percer pour entrer la tige de maintien du ressort.Attention: les trous sont très souvent de biais pour éviter le dessous du canon:


Le ressort de capucine est en place, il faut faire pareil pour les deux autres:


Voilà, l'AN IX est terminé. Il lui manque sa baguette et sa bretelle:


Pour le 1816, il faudra encore nettoyer le canon et le reste des parties métalliques, trouver un chien, un embouchoir et les ressorts et finalement la baguette et la bretelle.

Voilà comment on peut remettre en état des fusil achetés à très bas prix, le prix de revient total revient en gros à 200/250€ par arme, achat de l'épave compris.
Pour utiliser couramment en reconstitution c'est parfait, ça évite d'abîmer un beau fusil à 600/800€.
C'est aussi solide qu'un bois complet d'origine.

Quelques conseils:
S'il est facile et rapide d'enlever de la matière, il est très difficile d'en remettre!
N'hésitez pas à fabriquer vos propres outils. Une lime aiguisée en bout devient un grattoir très efficace.
Un ciseau étroit se fabrique dans une vieille lime.
Un grattoir est facilement réalisable avec du papier de verre enroulé autour d'un manche d'outil ou autre objet en bois.
Evitez les outils électrique car ils sont parfois trop rapides dans leur action d'enlever de la matière. C'est bien pour dégrossir.
Les ciseaux à bois doivent être parfaitement aiguisés.
Un collage peut être renforcé à l'aide de pointes invisibles ou de chevilles de bois.
Une enture de fût est réalisable à la main (long!), ou à la toupie (il faut en avoir une!) ou encore achetée. Une enture de 90cm se vend dans les 40/60€, il n'y a plus qu'à l'adapter parfaitement.
Elle doit être en noyer très sec.
Cordialement,
CG
