Revolver Lefaucheux 1870 pour la Marine

Le numéro 51 sur les pièces n'est pas suivie d'une lettre ?

Le 43 est le chiffre visible sur l'extérieure de la plaquette droite?

Merci pour la confirmation.

C'est un Réglementaire Marine de Terre ! :-)

Le temps de mettre au point quelques douilles et on va le faire parler.
Le talon des douilles doit être très fin. Un talon d'une balle d'origine marquée "73 de guerre" passe, mais une repro douille de 73 ne passe pas à cause de l'épaisseur du talon très légèrement plus épaisse.
Et puis, la douille doit être un peu plus longue.
(Quoique qu'il a dû tirer des "73 de guerre", il a été trouvé chargé de la sorte.)

Le 51 est seul, sur la plupart des grosses pièces, visible au démontage

Et le 43 est sur le bois, exterieur, coté droit

Probablement il n'a pas du voir beaucoup la mer

PhiL03 a écrit:

Le 51 est seul, sur la plupart des grosses pièces, visible au démontage

Et le 43 est sur le bois, exterieur, coté droit

Le 43 pourrait donc faire partie du LF 4345 ... j'ai déjà vu des 1870 avec leur LF imprimé dans le bois ....

Magnifique votre boite de cartouches.

J'ai pensé que le 43 sur le bois pouvait être une partie de son numéro 4345....

La preuve ....

C est marqué au même endroit sur le bois....mais je ne vois vraiment pas la trace d'un restant effacé.

PhiL03 a écrit:

C est marqué au même endroit sur le bois....mais je ne vois vraiment pas la trace d'un restant effacé.

Ce sont peut être les affres du temps et les multiples frottements qui ont effacé les deux autre chiffres ...

Il faut bien qu'il garde un peu de secrets de son passé !

Eugène L., on avance doucement sur le Lefaucheux de Marine grâce à tes photos.
J enverrai des photos sous peu.  (je galère toujours pour mettre les photos)


Juste un petit post pour une dernière trouvaille, un Lefaucheux premier jus, vers numéro de série 1350.
J imagine qu il est une production vers 1858


Il est en état de tir, manque juste une petite pièce sous la crosse, que je ne saisie pas trop...
Il est simple action, et il ne semble pas avoir de système de fixation du barillet. Il s aligne très bien lors de l armée, mais on peu le faire tourner à la main...
Le canon est rayé.

PhiL03 a écrit:

C'est petit comme photos .....

Je vais envoyer des photos correctes cet apres midi...

Il te marquerait l'anneau de dragonne ....et si tu peut tourner le barillet à l'armé il te manque la "baïonnette de blocage du barillet (ou usée)
Si tu regarde le plat de la culasse à droite (juste au-dessus du numéro LF , tu devrait voir un petit trou .
Lorsque tu arme, la base du chien pousse un petite tige vers l'avant et bloque le barillet sur les aratoires (les excroissances sur le pourtour du barillet) .
Si cette pièce est absente ou usée le barillet peut ce tourner à la main

Lefaucheux

"vers numéro de série 1350."..... ça veut dire que ce n'est pas le LF 1350 ?????

Le LF1350 c'est plus vers la fin 1856 ou début 1857....

Oui, c est un LF13XX  (je donnerai les 2 derniers chiffres avec certitude cet après midi)

Je ne pense pas qu il avait un anneau de dragonne, le petit manque est completement excentré. (Ce sera plus clair avec des photos)

encore merci pour l info sur la ""baïonnette de blocage du barillet"

la baïonnette de blocage (entouré en vert)

Je pense déjà qu'il me manque la vis de maintient de la carcasse, la vis en bas à droite de la crosse sur votre photo.... pas dramatique pour l instant...

voici un éclaté complet d'un 1854 Italien avec l'ensemble des pièces , seuls différences c'est la baguette d'expulsion et la forme du ressort de rappel de la détente .... (sur la 1 série le ressort est en L , sur la 2éme série il est plat .... )

C est le LF1387

Vous avez raison, on ne voit pas la baïonnette de blocage du barillet sortir... soit absente, soit cassée.
Puis je vous demander un conseil de démontage pour atteindre cette baïonnette de blocage du barillet ?
Il faut attaquer directement les 2 vis de platine sur le coté gauche, ou des précautions à prendre ?

Bonjour,
Je ne connais pas ce modèle mais merci du partage car c'est instructif

Vous voyez quoi LF 1381 ou LF 1387?

Lostinadaydream a écrit:

Bonjour,
Je ne connais pas ce modèle mais merci du partage car c'est instructif

C'est un revolver Lefaucheux 12 mm à broche (balles à broche), modèle 1854.
Arme conçu par Eugène Lefaucheux, sanctionné par un brevet déposé le 15 avril 1854 à Paris .
Premier revolver à cartouches métallique adopté par la Marine Française en 1858.

Lefaucheux

Désolé, c est bien LF 1381

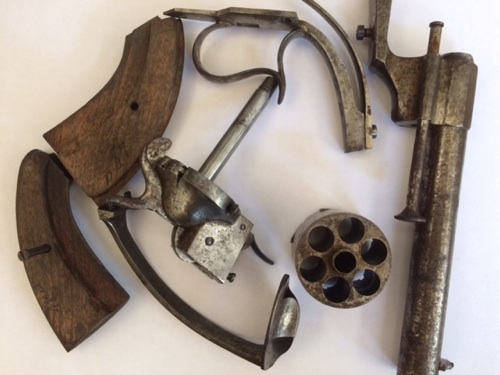

Pour accéder à cette pièce ( de mémoire)
- enlevez les plaquettes , les deux bras de la crosse et le grand ressort
Vous devez voir un accès a droite de la roulette de la base du chien , c’est la qu'on loge la tige baïonnette de blocage

La piece semble manquer, mais il me faut encore demonter la platine pour confirmer.
Je dois chercher des tournevis adéquates.

Le pas de vis de l axe principale devait "encaisser" au départ du coup.
Autrement cette mécanique semble simple, mais précise, efficace. Belle fabrication !

Pouvez vous m indiquer si la tige baïonnette de blocage est "flottante emprisonnée ou emboitée" ou fixée à la platine par un axe quelconque ?

Normalement elle flottante , mais peut être faut t-il aussi enlever l’axe du chien , ce qui permet de le bouger et libérer le passage
